Vous pouvez modifier une face tant qu’aucune mission n’y est rattachée.
Si une mission a été créée sur cette face, vous pouvez créer une nouvelle version de cette face. Cette nouvelle version, créée à l’état de brouillon, est modifiable.
Voir l’article ‘Créer une nouvelle version d’une face’.

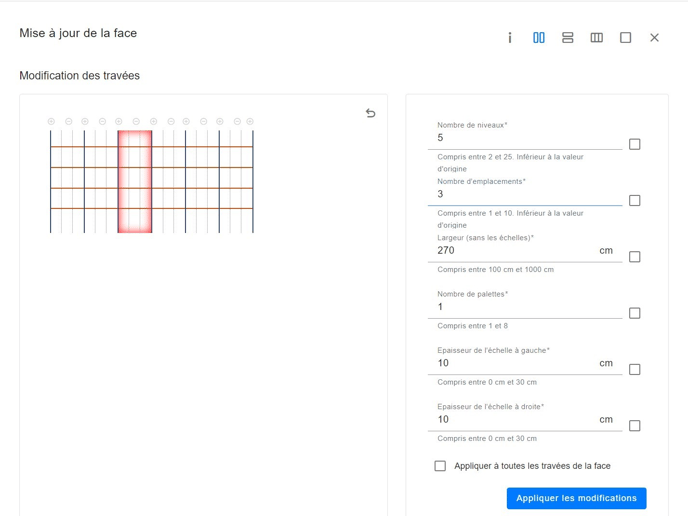

Modification des travées
En sélectionnant une ou plusieurs travées il est possible de :
- Diminuer le nombre de niveaux, et choisir quel niveau supprimer, celui du bas ou celui du haut.
- Diminuer le nombre d’emplacements, et choisir quels emplacements supprimer. Il est possible de conserver la largeur de la travée, ou bien en cochant ‘Non’ de la redimensionner automatiquement avec la largeur des emplacements sélectionnés en moins
- Modifier la largeur de la travée et des échelles
- Modifier le nombre de palettes pour tous les emplacements de la travée
- Modifier les épaisseurs des échelles
- Appliquer les modifications à toutes les travées
- Pour chaque élément modifié, une checkbox permet d’appliquer le paramètre à toutes les travées sélectionnées.
Cliquez sur le bouton ‘Appliquer les modifications’ pour que les modifications soient prises en compte.
Ne pas modifier la largeur des échelles qui est à ‘0cm’ pour ne pas créer de décalage du drone lors d’un vol.

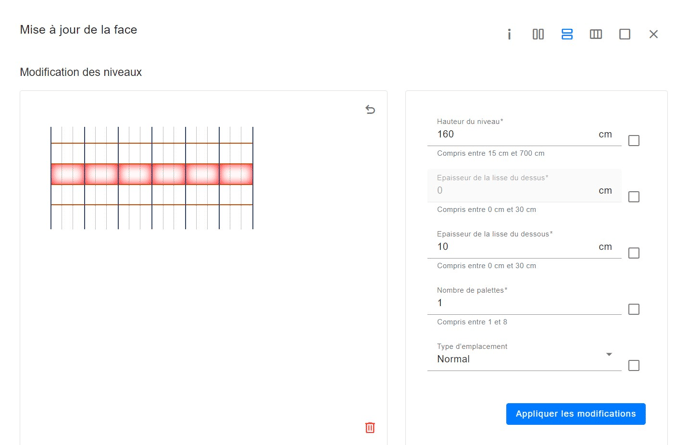

Modification des niveaux
En sélectionnant un ou plusieurs niveaux il est possible de :
- Modifier la hauteur
- Modifier l’épaisseur de lisse
- Modifier le nombre de palettes pour tous les emplacements du niveau
- Mettre à jour les types d’emplacements pour ajouter une contrainte de vol sur le niveau
(voir le détail des contraintes de vol ci-après) - Pour chaque élément modifié, une checkbox permet d’appliquer le paramètre à tous les niveaux sélectionnés.
Cliquez sur le bouton ‘Appliquer les modifications’ pour que les modifications soient prises en compte.
Pour la hauteur du dernier niveau : il est recommandé de ne pas entrer la valeur totale du dernier niveau (sauf si l’étiquette est positionnée en haut de la palette). Mettre une valeur plus petite de 30cm pour éviter au drone des déplacements superflus et d’éventuelles détections d’obstacle.
Ex : La hauteur du niveau le plus haut est de 190 cm, alors la valeur saisie doit être de 160 cm.

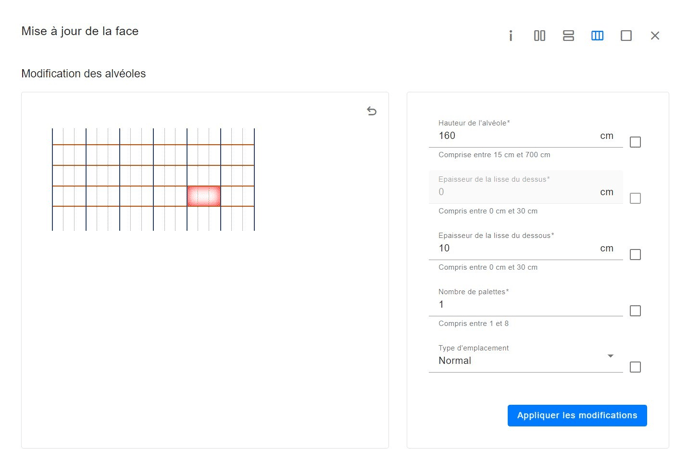

Modification des alvéoles
En sélectionnant une ou plusieurs alvéoles il est possible de :
- Modifier la hauteur
- Modifier l’épaisseur de lisse
- Modifier le nombre de palettes pour tous les emplacements de l’alvéole
- Mettre à jour les types d’emplacements pour ajouter une contrainte de vol sur le niveau (voir le détail des contraintes de vol ci-après).
- Pour chaque élément modifié, une checkbox permet d’appliquer le paramètre à toutes les alvéoles sélectionnées.
Cliquez sur le bouton ‘Appliquer les modifications’ pour que les modifications soient prises en compte.

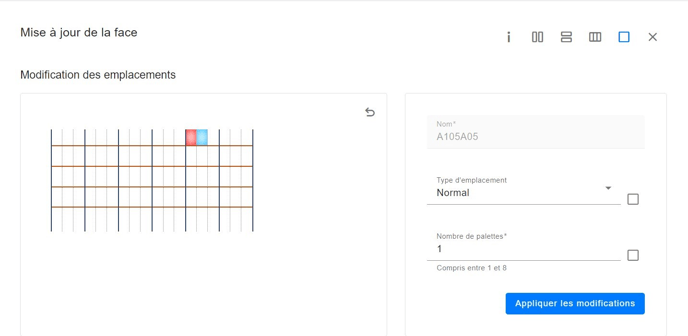

Modifications des emplacements
En sélectionnant un ou plusieurs emplacements il est possible de :
- Modifier le nom (si un seul emplacement sélectionné)
- Modifier le type d’emplacement s’il y a une contrainte de vol (voir le détail des contraintes de vol ci-après)
- Modifier le nombre de palettes pour tous les emplacements
- Pour chaque élément modifié, une checkbox permet d’appliquer le paramètre à tous les emplacements sélectionnés
Cliquez sur le bouton ‘Appliquer les modifications’ pour que les modifications soient prises en compte.
Contraintes de vol à ajouter pour un ou plusieurs emplacements
- Normal : le drone va passer devant l'emplacement et effectuer une / plusieurs acquisitions (selon le paramétrage)
- Non utilisé : le drone peut passer devant l'emplacement, mais aucune acquisition n'est faite
- Interdit de vol : le drone ne peut pas passer devant l'emplacement, c'est un emplacement interdit (ex : passage de chariot, présence d'un pare-feu, poutre...)
Il y a 3 états différents :
- Brouillon (à la création)
- Activée
- Désactivée
Sauvegardez. Vous pouvez maintenant créer une mission sur cette face.
